Profilbleche, Sandwichelemente, Lichtplatten und Kantteile lassen sich auf verschiedene Arten befestigen. Die beste Art der Befestigung ist oft abhängig von der Wahl des Produktes und der Art der Unterkonstruktion. Grundsätzlich erhalten Sie bei uns für alle O-METALL® Produkte und alle gängigen Unterkonstruktionen die passenden Befestigungsmittel.
In den meisten Fällen kommen zur Montage unserer Produkte Dichtschrauben aus Edelstahl mit Bohrspitze zum Einsatz. Unsere Dichtschrauben gibt es in den verschiedensten Varianten für alle gängigen Produkte und Unterkonstruktionen.
HOLZSCHRAUBE
| MATERIAL | Edelstahl |
| LÄNGE | 19 – 200mm |
| GEWINDE Ø | 6,5mm |
| BOHRSPITZE | – |
| DICHTSCHEIBE | U19 (alt. U16, U22) |
| BESONDERHEITEN | – |
HOLZBOHRSCHRAUBE
| MATERIAL | Bimetall |
| LÄNGE | 38 – 90mm |
| GEWINDE Ø | 6,0 – 6,5mm |
| BOHRSPITZE | red. Bohrspitze |
| DICHTSCHEIBE | U19 (alt. U16, U22) |
| BESONDERHEITEN | – |
HOLZBOHRSCHRAUBE UK
| MATERIAL | Bimetall |
| LÄNGE | 78 – 345mm |
| GEWINDE Ø | 6,0 – 6,5mm |
| BOHRSPITZE | red. Bohrspitze |
| DICHTSCHEIBE | U19 (alt. U16, U22) |
| BESONDERHEITEN | Unterkopfgewinde |
HOLZBOHRSCHRAUBE SPL
| MATERIAL | Bimetall |
| LÄNGE | 40 – 75mm |
| GEWINDE Ø | 6,0mm |
| BOHRSPITZE | BS spanlos |
| DICHTSCHEIBE | U19 (alt. U16, U22) |
| BESONDERHEITEN | spanlos |
HOLZBOHRSCHRAUBE SPL UK
| MATERIAL | Bimetall |
| LÄNGE | 99-289mm |
| GEWINDE Ø | 6,0mm |
| BOHRSPITZE | BS spanlos |
| DICHTSCHEIBE | U19 (alt. U16, U22) |
| BESONDERHEITEN | spanlos, UK-Gewinde |
HOLZSCHRAUBE VZ
| MATERIAL | Stahl verzinkt |
| LÄNGE | 25 – 200mm |
| GEWINDE Ø | 6,5mm |
| BOHRSPITZE | – |
| DICHTSCHEIBE | U19 (alt. U16, U22) |
| BESONDERHEITEN | verzinkt |
STAHLBOHRSCHRAUBE
| MATERIAL | Bimetall |
| LÄNGE | 25 – 175mm |
| GEWINDE Ø | 5,5 – 6,3mm |
| BOHRSPITZE | med. Bohrspitze |
| DICHTSCHEIBE | U19 (alt. U16, U22) |
| BESONDERHEITEN | – |
STAHLBOHRSCHRAUBE UK
| MATERIAL | Bimetall |
| LÄNGE | 69 – 345mm |
| GEWINDE Ø | 5,5 – 6,3mm |
| BOHRSPITZE | med. Bohrspitze |
| DICHTSCHEIBE | U19 (alt. U16, U22) |
| BESONDERHEITEN | Unterkopfgewinde |
STAHLBOHRSCHRAUBE BSXL
| MATERIAL | Bimetall |
| LÄNGE | 35 – 45mm |
| GEWINDE Ø | 5,5 – 6,3mm |
| BOHRSPITZE | gr. Bohrspitze |
| DICHTSCHEIBE | U19 (alt. U16, U22) |
| BESONDERHEITEN | – |
STAHLBOHRSCHRAUBE UK BSXL
| MATERIAL | Bimetall |
| LÄNGE | 76 – 355mm |
| GEWINDE Ø | 5,5 – 6,3mm |
| BOHRSPITZE | gr. Bohrspitze |
| DICHTSCHEIBE | U19 (alt. U16, U22) |
| BESONDERHEITEN | Unterkopfgewinde |
STAHLBOHRSCHRAUBE VZ
| MATERIAL | Stahl verzinkt |
| LÄNGE | 19-230mm |
| GEWINDE Ø | 5,5 – 6,3mm |
| BOHRSPITZE | diverse Sorten |
| DICHTSCHEIBE | U16, U19, U22 |
| BESONDERHEITEN | verzinkt |
BETONSCHRAUBE
| MATERIAL VARIANTE 1 | Stahl verzinkt |
| MATERIAL VARIANTE 2 | V4A mit phos. Stahlspitze |
| LÄNGE | 85 – 375mm |
| GEWINDE Ø | 7,5mm |
| DICHTSCHEIBE | U19 (alt. U16, U22) |
| BESONDERHEITEN | Verarbeitung ohne Dübel |
ÜBERLAPPUNGSSCHRAUBE
| MATERIAL | Edelstahl |
| LÄNGE | 18 – 25mm |
| GEWINDE Ø | 4,5 – 5,5mm |
| BOHRSPITZE | red. bohrspitze |
| DICHTSCHEIBE | U14 – U16 |
| BESONDERHEITEN | Stoßverbindungs- schraube |
ÜBERLAPPUNGSSCHRAUBE SPL
| MATERIAL | Edelstahl |
| LÄNGE | 18 -25mm |
| GEWINDE Ø | 4,5 – 5,5mm |
| BOHRSPITZE | spanlos |
| DICHTSCHEIBE | U14 – U16 |
| BESONDERHEITEN | Stoßverbindungs- schraube, spanlos |
REPARATURSCHRAUBE
| MATERIAL | Edelstahl |
| LÄNGE | 19mm |
| GEWINDE Ø | 7,2mm |
| BOHRSPITZE | – |
| DICHTSCHEIBE | U22 |
| BESONDERHEITEN | Abdichtung von Fehlbohrungen |
SYSTEMSCHRAUBE 35
| MATERIAL | Stahl verzinkt |
| LÄNGE | 35mm |
| GEWINDE Ø | 4,8mm |
| BOHRSPITZE | red. Bohrspitze |
| DICHTSCHEIBE | U14 |
| BESONDERHEITEN | verzinkt, Kopf lackiert, div. Farben verfügbar |
SYSTEMSCHRAUBE 60
| MATERIAL | Stahl verzinkt |
| LÄNGE | 60mm |
| GEWINDE Ø | 4,8mm |
| BOHRSPITZE | red. Bohrspitze |
| DICHTSCHEIBE | U14 |
| BESONDERHEITEN | verzinkt, Kopf lackiert, div. Farben verfügbar |

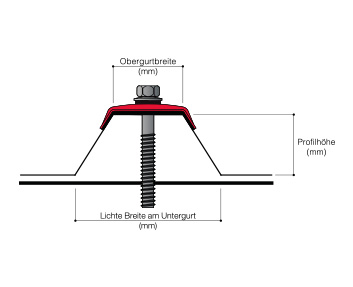

Für die Verschraubung im Obergurt empfehlen wir in den meisten Fällen eine Befestigung mit Kalotten. Sie sind aus Aluminium gefertigt und an der Unterseite vollflächig mit einer Dichtung versehen. Kalotten sorgen für erhöhte Montagesicherheit, hohe Formstabilität sowie einen optimalen Kraftschluss bei Windsog. Sie dienen zudem der gleichmäßigen Lastverteilung und Vergrößerung der Dichtfläche bei einer Obergurtbefestigung von Trapezblechen, Sandwichelementen oder Lichtplatten. Zu den meisten O-METALL® Profilen führen wir die passenden Kalotten in vielen verschiedenen Farben.
ANWENDUNG BEI
SANDWICHPLATTEN
ANWENDUNG BEI
PROFILBLECHEN
ANWENDUNG BEI LICHTPLATTEN
MIT ABSTANDSHALTERN
Wir empfehlen für die Dachmontage von Lichtplatten die Verschraubung im Obergurt mit Abstandhaltern und Kalotten. Dadurch wird der Obergurt bei der Montage nicht verformt, die Lichtplatte hat dennoch die Möglichkeit, bei Wärmeausdehnung zu arbeiten, ohne dass Undichtigkeiten an den Verschraubungen auftreten.
Lastverteilerplatten (LVP) sind für die optimale Montage von Sandwichpaneelen mit verdeckter Befestigung konzipiert. Wir empfehlen die Verwendung von O-METALL® Lastverteilerplatten (LVP) für jede Montage von Sandwichwandpaneelen mit verdeckter Befestigung. Je nach Anforderung kann die Verwendung obligatorisch sein. Achtung: Verarbeitung nur mit Schrauben und Dichtscheiben nicht größer als 16mm Durchmesser.
VORTEILE DER O-METALL® LASTVERTEILERPLATTEN (LVP):
In einzelnen Fällen werden z.B. Kantteile, Kastenrinnen und Rohrdurchführungsmanschetten mit Nieten befestigt. Die Hakenbefestigung für Sandwichelemente und Trapezbleche ist eher exotisch, kann aber in einzelnen Fällen eine sinnvolle Befestigungslösung sein.
PRESSLASCHNIETE
| MATERIAL | Edelstahl |
| LÄNGE | divers |
| GEWINDE Ø | divers |
| BOHRSPITZE | – |
| DICHTSCHEIBE | ✓ |
| BESONDERHEITEN | ggf. weiteres Zubehör erforderlich |
HAKENBEFESTIGUNG
| MATERIAL | Edelstahl |
| LÄNGE | divers |
| GEWINDE Ø | divers |
| BOHRSPITZE | – |
| DICHTSCHEIBE | – |
| BESONDERHEITEN | ggf. weiteres Zubehör erforderlich |
