Bevestigingsmiddelen

Profielplaten, sandwichpanelen, lichtpanelen en vouwdelen kunnen op verschillende manieren worden bevestigd. De beste manier van bevestiging hangt vaak af van de keuze van het product en het type onderconstructie. In principe kunt u bij ons de geschikte bevestigingsmiddelen voor alle O-METALL^® producten en alle gangbare onderconstructies krijgen.

DICHTSCHROEVEN

In de meeste gevallen worden voor de montage van onze producten afdichtingsschroeven van roestvrij staal met boorpunt gebruikt. Onze dichtschroeven zijn verkrijgbaar in verschillende uitvoeringen voor alle gangbare producten en onderconstructies.

HOUTSCHROEF

MATERIAAL	Roestvrij staal
LENGTE	19 – 200mm
DRAAD Ø	6,5mm
BOORPUNT	–
DICHTINGSRING	U19 (alt. U16, U22)
BIJZONDERHEDEN	–

HOUTBOORSCHROEF

MATERIAAL	Bimetaal
LENGTE	38 – 90mm
DRAAD Ø	6,0 – 6,5mm
BOORPUNT	kort boorpunt
DICHTINGSRING	U19 (alt. U16, U22)
BIJZONDERHEDEN	–

HOUTBOORSCHROEF UK

MATERIAAL	Bimetaal
LENGTE	78 – 345mm
DRAAD Ø	6,0 – 6,5mm
BOORPUNT	kort boorpunt
DICHTINGSRING	U19 (alt. U16, U22)
BIJZONDERHEDEN	Tegendraad onder de kop

Detailbild-O-METALL-Holzbohrschraube-SPL

HOUTBOORSCHROEF SPL

MATERIAAL	Bimetaal
LENGTE	40 – 75mm
DRAAD Ø	6,0mm
BOORPUNT	spaandervrij
DICHTINGSRING	U19 (alt. U16, U22)
BIJZONDERHEDEN	Spaandervrij

Detailbild-O-METALL-Holzbohrschraube-SPL-UK

HOUTBOORSCHROEF SPL UK

MATERIAAL	Bimetaal
LENGTE	99-289mm
DRAAD Ø	6,0mm
BOORPUNT	spaandervrij
DICHTINGSRING	U19 (alt. U16, U22)
BIJZONDERHEDEN	spaandervrij, tegendraad onderkops

HOUTSCHROEF VZ

MATERIAAL	Gegalvaniseerd staal
LENGTE	25 – 200mm
DRAAD Ø	6,5mm
BOORPUNT	–
DICHTINGSRING	U19 (alt. U16, U22)
BIJZONDERHEDEN	Gegalvaniseerd

STAALBOORSCHROEF

MATERIAAL	Bimetaal
LENGTE	25 – 175mm
DRAAD Ø	5,5 – 6,3mm
BOORPUNT	kort boorpunt
DICHTINGSRING	U19 (alt. U16, U22)
BIJZONDERHEDEN	–

Detailbild-O-METALL-Stahlbohrschraube-Unterkopfgewinde

STAALBOORSCHROEF UK

MATERIAAL	Bimetaal
LENGTE	69 – 345mm
DRAAD Ø	5,5 – 6,3mm
BOORPUNT	kort boorpunt
DICHTINGSRING	U19 (alt. U16, U22)
BIJZONDERHEDEN	tegendraad onderkops

Detailbild-O-METALL-Stahlbohrschraube-BSXL

STAALBOORSCHROEF BSXL

MATERIAAL	grote boorpunt
LENGTE	35 – 45mm
DRAAD Ø	5,5 – 6,3mm
BOORPUNT	grote boorpunt
DICHTINGSRING	U19 (oud. U16, U22)
BIJZONDERHEDEN	–

Detailbild-O-METALL-Stahlbohrschraube-UK-BSXL

STAALBOORSCHROEF UK BSXL

MATERIAAL	Bimetaal
LENGTE	76 – 355mm
DRAAD Ø	5,5 – 6,3mm
BOORPUNT TIPS	grote boorpunt
DICHTINGSRING	U19 (alt. U16, U22)
BIJZONDERHEDEN	tegendraad onderkops

Detailbild-O-METALL-Stahlbohrschraube-VZ

STAALBOORSCHROEF VZ

MATERIAAL	Gegalvaniseerd staal
LENGTE	19-230mm
DRAAD Ø	5,5 – 6,3mm
BOORPUNT	verschillende soorten
DICHTINGSRING	U16, U19, U22
BIJZONDERHEDEN	Gegalvaniseerd

BETONSCHROEF

MATERIAL VARIANT 1	Gegalvaniseerd staal
MATERIAL VARIANT 2	met phos. stalen punt
LENGTE	85 – 375mm
DRAAD Ø	7,5mm
DICHTINGSRING DISC	U19 (alt. U16, U22)
BIJZONDERHEDEN	zonder deuvel

Detailbild-O-METALL-Überlappungsschraube

OVERLAPPINGSCHROEF

MATERIAAL	Roestvrij staal
LENGTE	18 – 25mm
DRAAD Ø	4,5 – 5,5mm
BOORPUNT	kort boorpunt
DICHTINGSRING	U14 – U16
BIJZONDERHEDEN	overlappingsschroef

Detailbild-O-METALL-Überlappungsschraube-SPL

OVERLAPPINGSCHROEF SPL

MATERIAAL	Roestvrij staal
LENGTE	18 -25mm
DRAAD Ø	4,5 – 5,5mm
BOORPUNT	niet snijdend
DICHTINGSRING	U14 – U16
BIJZONDERHEDEN	overlappingsschroef, spaandervrij

REPARATIESCHROEF

MATERIAAL	Roestvrij staal
LENGTE	19mm
DRAAD Ø	7,2mm
BOORPUNT	–
DICHTINGSRING	U22
BIJZONDERHEDEN	Dichtmaken van blinde gaten

SYSTEEMSCHROEF 35

MATERIAAL	Gegalvaniseerd staal
LENGTE	35mm
DRAAD Ø	4,8mm
BOORPUNT	kort boorpunt
DICHTINGSRING	U14
BIJZONDERHEDEN	Gegalvaniseerd, kop geverfd, diverse kleuren beschikbaar

SYSTEEMSCHROEF 60

MATERIAAL	Gegalvaniseerd staal
LENGTE	60mm
DRAAD Ø	4,8mm
BOORPUNT	kort Boorpunt
DICHTINGSRING	U14
BIJZONDERHEDEN	Gegalvaniseerd, hoofd geverfd, diverse kleuren beschikbaar

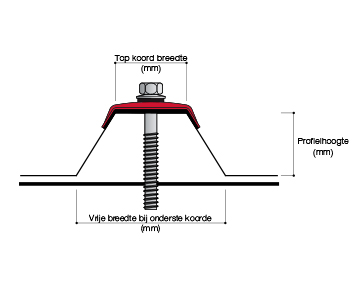

ORKAANKALOTTEN

In de meeste gevallen raden wij aan om kalotten (ruiters) te gebruiken voor de schroefverbinding in bovenkant groef. Ze zijn gemaakt van aluminium en hebben een volledige oppervlakteafdichting aan de onderkant. Kalotten zorgen voor een verhoogde veiligheid van de installatie, een grotere stabiliteit en een optimale krachtverbinding in geval van grote windzog. Ze dienen ook om de belasting gelijkmatig te verdelen en het afdichtingsoppervlak te vergroten wanneer er trapezeplaten, sandwichpanelen of lichtplaten aan de bovenkant groef worden bevestigd. Voor de meeste O-METALL^® profielen bieden wij de bijpassende kalotten in vele verschillende kleuren aan.

Technische-Zeichnung-O-METALL-Kalotte-NL

TOEPASSING MET
SANDWICHPANELEN

Anwendung-O-METALL-Kalotte-Sandwichplatte

TOEPASSING MET
GEPROFILEERDE PLATEN

TOEPASSING VOOR LICHTPLATEN
MET AFSTANDHOUDERS

Anwendung-O-METALL-Kalotte-Lichtplatte-Abstandshalter

AFSTANDHOUDERS VOOR LICHTPLATEN

Voor dakmontage van lichtpanelen adviseren wij de schroefverbinding bovenkant groef met afstandhouders en kalotten. Dit zorgt ervoor dat de groef tijdens de installatie niet wordt vervormd, en de lichtplaat wat kan werken in geval van thermische uitzetting zonder dat er lekkage optreedt bij de schroefverbindingen.

Detailbild-O-METALL-Abstandshalter-Lichtplatten

Technische Zeichnung-O-METALL-Abstandshalter-Lichtplatten

LASTINGSVERDEELPLAATJES

Lastingsverdeelplaten (LVP) zijn ontworpen voor een optimale installatie van sandwichpanelen met verborgen bevestiging. Wij adviseren het gebruik van O-METALL^® lastingsverdeelplaten (LVP) voor elke installatie van sandwichpanelen met verdekte bevestiging. Afhankelijk van de eisen kan het gebruik ervan verplicht zijn. Let op: Verwerking alleen met schroeven en afdichtringen met een diameter van niet meer dan 16mm.

Anwendungsbeispiel-O-METALL-LastverteilerplatteStossdetail-Brandschutzwand-VB

VOORDELEN VAN O-METALL^® LASTINGSVERDEELPLATEN (LVP):

Betere verdeling van de belasting bij de schroefpunten
Vermindering van materiaalspanningen
Indien nodig verhoging van de mogelijke overspanningen
Indien nodig, vermindering van de onderconstructie

KLINKNAGEL- EN HAAKBEVESTIGINGEN

In sommige gevallen worden bijv. vouwdelen, kastgoten en buisdoorvoeringen met klinknagels bevestigd. Haakbevestiging voor sandwichpanelen en trapeziumplaten is vrij uitzonderlijk, maar kan in individuele gevallen een nuttige bevestigingsoplossing zijn.
