MOYENS DE FIXATION

Les tôles profilées, panneaux sandwich, panneaux translucides et pièces de finition se fixent différemment. Le mode de fixation dépend souvent du type de produit choisi et de la nature de la sous construction. D’une manière générale, vous trouverez chez O-METALL® tous les types de fixations pour tous les produits et toutes les sortes de sous construction.

VIS AVEC JOINT D’ÉTANCHÉITÉ

Dans la plupart des cas, ce sont des vis en inox avec pointe de forêt qui sont choisies pour fixer les produits. Ces vis sont disponibles en plusieurs variantes pour différents types de produits et sous-construction.

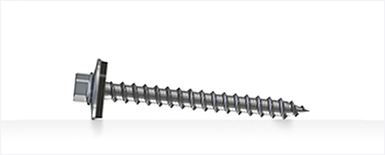

VIS POUR BOIS

MATIÈREinox
LONGUEUR19 – 200mm
FILET Ø6,5mm
POINTE FORET–
JOINT D’ÉTANCHÉITÉU19
(alt. U16, U22)
PARTICULARITÉS–

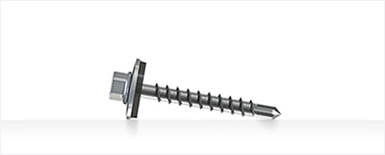

VIS AUTOFORANTE POUR BOIS

MATIÈREbimétallique
LONGUEUR38 – 90mm
FILET Ø6,0 – 6,5mm
POINTE FORETpetite pointe forêt
JOINT D’ÉTANCHÉITÉU19
(alt. U16, U22)
PARTICULARITÉS–

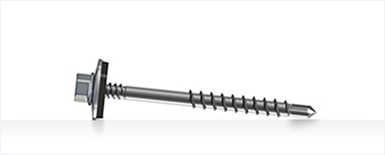

VIS AUTOFORANTE POUR BOIS UK

MATIÈREbimétallique
LONGUEUR78 – 345mm
FILET Ø6,0 – 6,5mm
POINTE FORETpetite pointe forêt
JOINT D’ÉTANCHÉITÉU19
(alt. U16, U22)
PARTICULARITÉSsous tête du filet

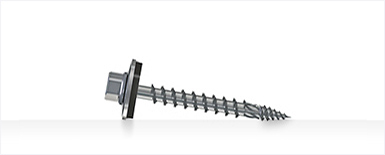

VIS AUTOFORANTE POUR BOIS SPL

MATIÈREbimétallique
LONGUEUR40 – 75mm
FILET Ø6,0mm
POINTE FORETsans copeaux
JOINT D’ÉTANCHÉITÉU19
(alt. U16, U22)
PARTICULARITÉSsans copeaux

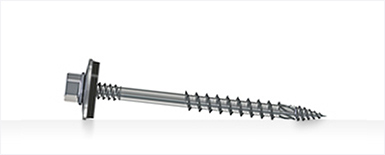

VIS AUTOFORANTE POUR BOIS SPL UK

MATIÈREbimétallique
LONGUEUR99 – 289mm
FILET Ø6,0mm
POINTE FORETsans copeaux
JOINT D’ÉTANCHÉITÉU19
(alt. U16, U22)
PARTICULARITÉSsans copeaux filet UK

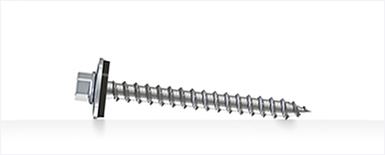

VIS POUR BOIS GALVANISÉ

MATIÈREacier galvanisé
LONGUEUR25 – 200mm
FILET Ø6,5mm
POINTE FORET–
JOINT D’ÉTANCHÉITÉU19
(alt. U16, U22)
PARTICULARITÉSgalvanisé

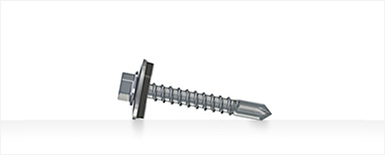

VIS AUTOFORANTE POUR ACIER

MATIÈREbimétallique
LONGUEUR25 – 175mm
FILET Ø5,5 – 6,3mm
POINTE FORETpointe forêt moyenne
JOINT D’ÉTANCHÉITÉU19
(alt. U16, U22)
PARTICULARITÉS–

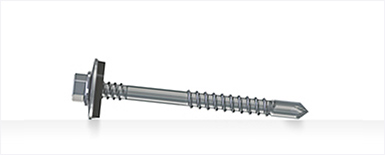

VIS AUTOFORANTE POUR ACIER UK

MATIÈREbimétallique
LONGUEUR69 – 345mm
FILET Ø5,5 – 6,3mm
POINTE FORETpointe forêt moyenne
JOINT D’ÉTANCHÉITÉU19
(alt. U16, U22)
PARTICULARITÉSsous tête du filet

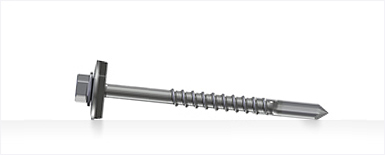

VIS AUTOFORANTE POUR ACIER BSXL

MATIÈREbimétallique
LONGUEUR35 – 45mm
FILET Ø5,5 – 6,3mm
POINTE FORETgrande pointe forêt
JOINT D’ÉTANCHÉITÉU19
(alt. U16, U22)
PARTICULARITÉS–

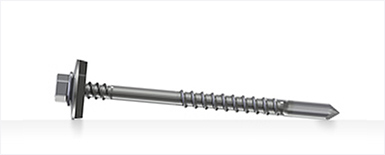

VIS AUTOFORANTE POUR ACIER UK BSXL

MATIÈREbimétallique
LONGUEUR76 – 355mm
FILET Ø5,5 – 6,3mm
POINTE FORETgrande pointe forêt
JOINT D’ÉTANCHÉITÉU19
(alt. U16, U22)
PARTICULARITÉSsous tête du filet

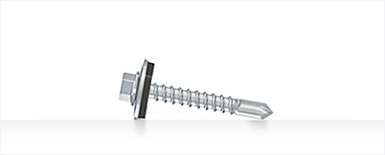

VIS AUTOFORANTE POUR ACIER GALVANISÉ

MATIÈREacier galvanisé
LONGUEUR19-230mm
FILET Ø5,5 – 6,3mm
POINTE FORETplusieurs sortes
JOINT D’ÉTANCHÉITÉU16, U19, U22
PARTICULARITÉSgalvanisé

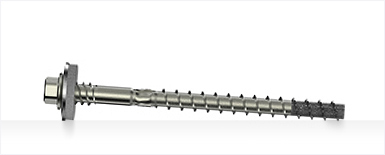

VIS POUR BÉTON

MATIÈRE VARIANTE 1acier galvanisé
MATIÈRE VARIANTE 2V4A
avec pointe acier en phos
LONGUEUR85 – 375mm
FILET Ø7,5mm
JOINT D’ÉTANCHÉITÉU19
(alt. U16, U22)
PARTICULARITÉSsans chevilles

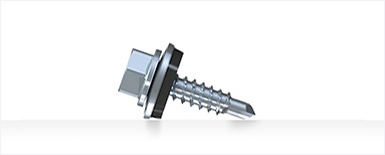

VIS DE COUTURE

MATIÈREinox
LONGUEUR18 – 25mm
FILET Ø4,5 – 5,5mm
POINTE FORETpointe forêt réduite
JOINT D’ÉTANCHÉITÉU14 – U16
PARTICULARITÉSvis à joint bout à bout

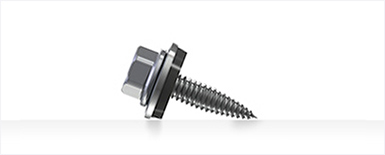

VIS DE COUTURE SPL

MATIÈREinox
LONGUEUR18 -25mm
FILET Ø4,5 – 5,5mm
POINTE FORETsans copeaux
JOINT D’ÉTANCHÉITÉU14 – U16
PARTICULARITÉSvis à joint bout à bout, sans copeaux

VIS DE RÉPARATION

MATIÈREinox
LONGUEUR19mm
FILET Ø7,2mm
POINTE FORET–
JOINT D’ÉTANCHÉITÉU22
PARTICULARITÉScolmater des perforations erronées

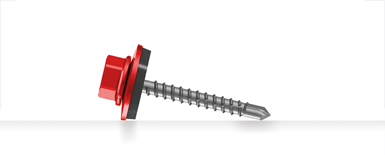

VIS AUTOFORANTE 35

MATIÈREacier galvanisé
LONGUEUR35mm
FILET Ø4,8mm
POINTE FORETpointe forêt réduite
JOINT D’ÉTANCHÉITÉU14
PARTICULARITÉSacier galvanisé, tête laquée,
disponible en différents coloris

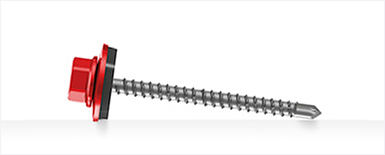

VIS AUTOFORANTE 60

MATIÈREacier galvanisé
LONGUEUR60mm
FILET Ø4,8mm
POINTE FORETpointe forêt réduite
JOINT D’ÉTANCHÉITÉU14
PARTICULARITÉSacier galvanisé, tête laquée,
disponible en différents coloris

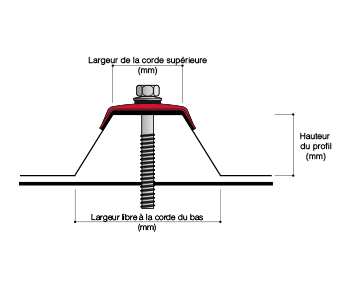

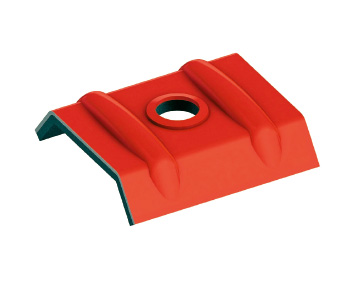

CAVALIERS

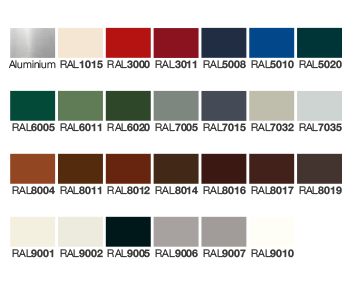

Pour la fixation sur la nervure haute, nous recommandons de façon générale à fixer les panneaux avec un cavalier. Ils sont réalisés en aluminium et sont pourvus du côté intérieur d’un joint sur toute la surface. Le cavalier contribue à une meilleure sécurité du montage, une meilleure stabilité ainsi qu’une meilleure résistance aux vents. Ils servent également à une meilleure répartition des charges et apportent une plus grande étanchéité. Ils sont utiles pour la fixation des tôles profilées, panneaux sandwich et panneaux translucides. Nous proposons tous les types de cavaliers pour tous types de profils en nombreux coloris.

UTILISATION
POUR PANNEAU SANDWICH

UTILISATION
POUR TÔLES PROFILÉES

UTILISATION POUR PANNEAUX TRANSLUCIDES ET PONTETS

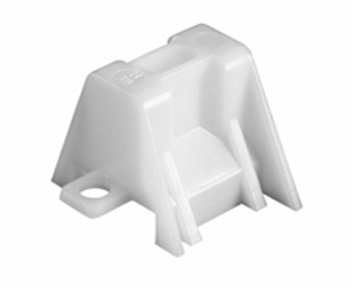

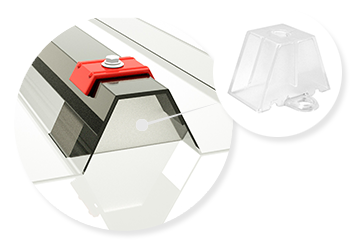

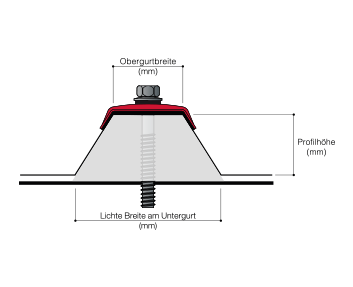

PONTETS POUR PANNEAUX TRANSLUCIDES

Nous conseillons de fixer les translucides sur la nervure haute avec des cavaliers et l’utilisation de pontets. Ainsi, la déformation du panneau translucide est évitée lors du montage. Il laisse malgré tout la possibilité aux translucides de se dilater avec l’effet des variations de températures.

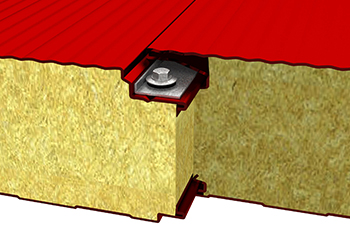

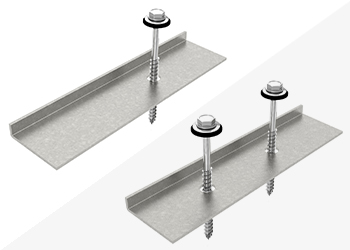

PLAQUETTES DE RÉPARTITION

Les plaquettes de répartition sont conçues pour une installation optimale des panneaux sandwich avec fixation dissimulée. Nous recommandons l’utilisation des plaquettes de répartition (LVP) O-METALL® pour toutes installations de panneaux muraux en sandwich avec fixation cachée. Selon les exigences, leur utilisation peut être obligatoire. Attention : traitement uniquement avec des vis et des rondelles d’étanchéité de 16mm de diamètre maximum.

LES AVANTAGES DES PLAQUETTES DE RÉPARTITION (LVP) O-METALL® :

  • Meilleure répartition de la charge aux points de vissage
  • Réduction des tensions matérielles
  • Si nécessaire, augmentation des portées possibles
  • Si nécessaire, réduction de la sous-structure

FIXATION PAR RIVETS ET CROCHETS

Dans certains cas particuliers, notamment pour la fixation de pièces de finition, de gouttière ou de tuyaux de descente, il est possible d’utiliser des rivets. La fixation des panneaux sandwich et des profils trapézoïdaux par des crochets est une manière exceptionnelle, mais peut dans certains cas s’avérer comme solution qui a tout son sens.

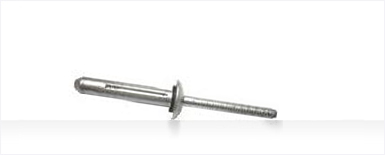

RIVETS DE PRESSE

MATIEREinox
LONGUEURdivers
FILET Ødivers
POINTE FORET–
RONDELLE D’ETANCHEITE✓
PARTICULARITESd’autres accessoires éventuellement nécessaires

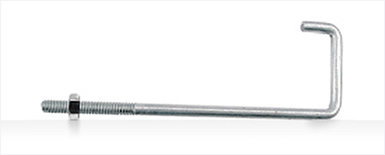

FIXATION PAR CROCHETS

MATIEREinox
LONGUEURdivers
FILET Ødivers
POINTE FORET–
RONDELLE D’ETANCHEITE–
PARTICULARITESd’autres accessoires éventuellement nécessaires
