Das ISO-KLAR® Thermolichtelement ist hervorragend dazu geeignet, zwischen Dach-Sandwichelementen eine natürliche Beleuchtung zu schaffen. Es wird jeweils in der zum O-METALL® Sandwichelement passenden Profilgeometrie und Kernstärke (bis max. 120mm) geliefert und kann somit einfach zusammen mit dem Sandwichdach verlegt werden. Für einen verbesserten Dämmwert sind sie optional mit einer Wabenkernmatrix erhältlich.
LICHTPLATTEN ISO-KLAR®

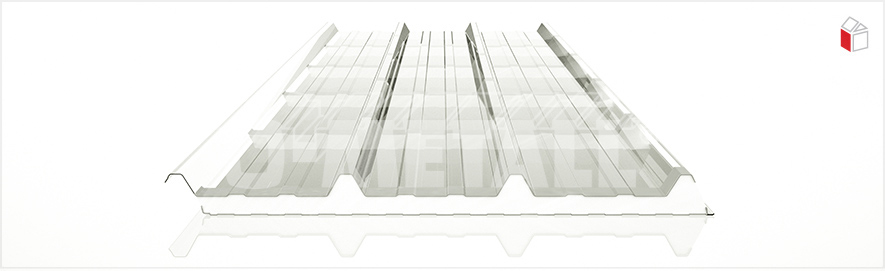

Das O-METALL® ISO-KLAR® Thermolichtelement ist ein doppelschaliges Element mit einer äußeren Deckschicht aus profiliertem, glasfaserverstärktem Polyester und einer Polyesterunterschale (Unterwanne), was für eine optimale Lichtstreuung sorgt. Die stehende Luft zwischen Oberplatte und Unterwanne sorgt für einen Wärmedämmwert von ca. 2,70W/m².K.
Das Thermolichtelement wird werkseits in einem manuellen Verfahren mit entsprechend hohen Füllstreifen und Hochleistungsklebstoffen verbunden. Die chemische Beständigkeit bei üblicher Luftverunreinigung durch Industrie, Mineralöle, verdünnte Säuren und Laugen unter normalen Temperaturen ist gegeben.
LICHTPLATTEN ISO-KLAR® DOPPELSCHALIGE POLYESTER-LICHTPLATTE
| LICHTDURCHLÄSSIGKEIT | ca. 68% |
| MINDESTDACHNEIGUNG | 5 Grad |
| MAXIMALE LIEFERLÄNGE | 8500mm |
| KURZLÄNGE | unter 3000mm |
| MAXIMALER PFETTEN ABSTAND (Einfeld max. 1500mm) | 2.000mm (Mehrfeldüberspannung) bei 0,75kN/m² 1.500mm (Mehrfeldüberspannung) bei 1,00kN/m² 1.300mm (Mehrfeldüberspannung) bei 1,75kN/m² 1.000mm (Mehrfeldüberspannung) bei 2,00kN/m² |
| MÖGLICHE KERNSTÄRKEN | 40 bis 120mm |
| U-WERT | 2,70W/m².K |
| ELASTIZITÄTSMODUL | 700 – 900kN/cm² |
| SCHALLDÄMMUNG | ca. 20dBA |
| FORMBESTÄNDIGKEIT | -40 bis +120°C |
| ZUGFESTIGKEIT BEI 20°C | 10 – 12kN/cm² |
| BIEGEFESTIGKEIT BEI 20°C | 10 – 16kN/cm² |
| SCHLAGFESTIGKEIT | 400 – 600N/cm² |
| BARCOL-HÄRTE | 50 |
| WASSERAUFNAHME in 24 STUNDEN | 1,5% |
| LINEARE ZUNAHME | 0,035mm/m.K |
| THERMISCHE DEHNUNG, LINEAR | 0,157W/m².K |
| BAUSTOFFKLASSE | EN-ISO-13501-1E |
LICHTPLATTEN ISO-KLAR® WABENKERNMATRIX

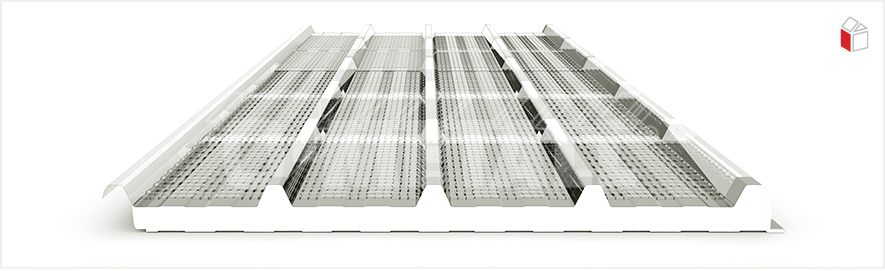

Das O-METALL® ISO-KLAR® Thermolichtelement ist auf Wunsch auch mit einer Wabenkernmatrix erhältlich. Diese, den Bienenwaben nachempfundene Struktur, sorgt neben der besseren Stabilität vor allen Dingen für einen besseren Wärmedämmwert. Bei sonst gleichen technischen Daten verbessern sich die U-Werte deutlich in Abhängigkeit von der Kernstärke.
U-WERT TABELLE WABENKERNMATRIX
| EIGENSCHAFTEN | EINHEIT | 40 | 60 | 80 | 100 | 120 |
|---|---|---|---|---|---|---|
| KERNSTÄRKEN | mm | 40 | 60 | 80 | 100 | 120 |
| U-WERT | W/m².K | 1,51 | 1,31 | 1,16 | 1,04 | 0,94 |
LICHTPLATTEN ISO-STEG EX
Bei dem O-METALL® ISO-STEG EX Thermolichtelement sind Ober- und Unterseite durch extrudierte Polycarbonat-Wabenprofile verbunden, welche steif bleiben und ihre Eigenschaften im Laufe der Zeit beibehalten.
LICHTPLATTEN ISO-STEG EX – mehrschalige PC-Lichtplatte mit integriertem Stegsystem
| LICHTDURCHLÄSSIGKEIT | Klar: ca. 75% Opal: ca 65% |
| MINDESTDACHNEIGUNG | 5 Grad |
| LIEFERLÄNGEN | 1500 bis 6500mm |
| MÖGLICHE KERNSTÄRKEN | 30 bis 200mm |
| U-WERT | ca. 2,36W/m².K |
| ELASTIZITÄTSMODUL | 220kN/cm² |
| FORMBESTÄNDIGKEIT | -40 bis +110°C |
| LINEARE ZUNAHME | 0,065mm/m.K |
| THERMISCHE DEHNUNG | 0,16W/m².K |
| BAUSTOFFKLASSE | EN-ISO-13501-1E |
| BRANDSCHUTZKLASSE | B-s1;d0 (EN 13501-1) |
LICHTPLATTEN ISO-MULTISTEG EX
Darüber hinaus ist das O-METALL® ISO-MULTISTEG EX Thermolichtelement noch stärker isolierend für mehr Wärmekomfort. Dies führt auch zu einem erhöhten Lastwiderstand und eine einfachere Installation, sei es bei einem Neubau oder Renovierung.
LICHTPLATTEN ISO-MULTISTEG EX – mehrschalige PC-Lichtplatte mit verbessertem Dämmwert
| LICHTDURCHLÄSSIGKEIT | Klar: ca. 40% Opal: ca 35% |
| MINDESTDACHNEIGUNG | 5 Grad |
| LIEFERLÄNGEN | 1500 bis 6500mm |
| MÖGLICHE KERNSTÄRKEN | 30 bis 200mm |
| U-WERT | ca. 1,02W/m².K |
| ELASTIZITÄTSMODUL | 220kN/cm² |
| FORMBESTÄNDIGKEIT | -40 bis +110°C |
| LINEARE ZUNAHME | 0,065mm/m.K |
| THERMISCHE DEHNUNG | 0,16W/m².K |
| BAUSTOFFKLASSE | EN-ISO-13501-1E |
| BRANDSCHUTZKLASSE | B-s1;d0 (EN 13501-1) |
