Les translucides double peau ISO-KLAR® sont le produit par excellente pour apporter la lumière naturelle dans une toiture composée de panneaux sandwich. Ces panneaux sont en plus disponibles selon les différents profils trapézoïdales et en toutes les épaisseurs (jusqu’à 120mm) de sorte qu’ils sont parfaitement compatibles avec les panneaux sandwich. Pour un meilleur rendu d’isolation, ils sont également disponibles en option avec le noyau en nid d’abeilles.
TRANSLUCIDES ISO-KLAR®

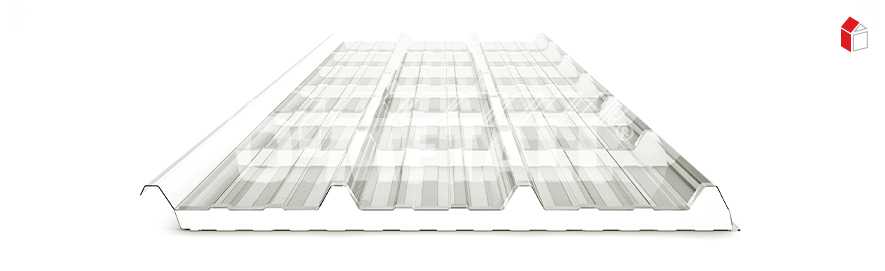

L’ISO-KLAR® O-METALL® est un panneau translucide double peau qui avec la peau profilée en polyester transparent assure un apport de lumière optimal. Le vide d’air réalisé entre la paroi supérieure et la paroi inférieure apporte un coefficient d’isolation de 2,70W/m²K.
Les deux parois transparentes du panneau translucide double peau sont reliées et refermées selon un procédé manuel par des bandes d’étanchéité particulièrement solides et étanches. Dans des conditions de températures normales, ces panneaux garantissent en outre, une bonne résistance face aux émanations impures provenant de l’industrie, des huiles minérales, des acides dilués.
ISO-KLAR® – panneau translucide en polyester double peau
| TRANSMISSION LUMINEUSE | env. 68% |
| PROTECTION UV | coextrudé sur la face extérieure |
| PENTE DU TOIT | min. 5° |
| LONGUEUR MAXIMUM | 8500mm |
| LONGUEUR MINIMUM | Inférieur à 3000mm |
| ENTRAXE D‘APPUI MAXIMUM (un appuis max 1500 mm) | 2000mm (plusieurs appuis) pour 0.75kN/m² 1500mm (plusieurs appuis) pour 1.00kN/m² 1300mm (plusieurs appuis) pour 1,75kN/m² 1000mm (plusieurs appuis) pour 2,00kN/m² |
| ÉPAISSEURS DU NOYAU | 40 à 120mm |
| VALEUR U | env. 2,70W/m²K |
| MODULE D‘ÉLASTICITÉ | 700 – 900kN/cm² |
| ISOLATION ACOUSTIQUE | env. 20dBA |
| STABILITÉ DIMENSIONNELLE | -40 à +120°C |
| RÉSISTANCE À LA TRACTION À 20°C | 10 – 12kN/cm² |
| RÉSISTANCE À LA FLEXION À 20°C | 10 – 16kN/cm² |
| RÉSISTANCE AUX CHOCS | 400 – 600N/cm² |
| DURETÉ DE BARCOL | 50 |
| ABSORPTION D‘EAU EN 24hrs | 1,5% |
| AUGMENTATION LINÉAIRE | 0,035mm/mK |
| DILATATION THERMIQUE | 0,157W/m²K |
| CLASSE PRODUIT | EN-ISO-13501-1E |

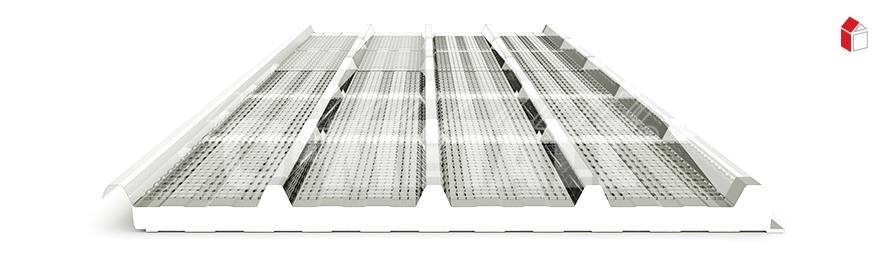

TRANSLUCIDES DOUBLE PEAU ISO-KLAR® EN FORME DE NID D’ABEILLES
Les translucides double peau ISO-KLAR® sont également disponibles sur demande en version nid d’abeilles. Cette version en nid d’abeille apporte non seulement une meilleure stabilité mais également un meilleur coefficient thermique. De plus, la valeur thermique U évolue selon l’épaisseur du noyau.
TABLEAU DES VALEURS THERMIQUES U POUR UN PANNEAU TRANSLUCIDE EN NID D’ABEILLES.
| CARACTERISTIQUES | UNITE | 40 | 60 | 80 | 100 | 120 |
|---|---|---|---|---|---|---|
| NOYAUX | mm | 40 | 60 | 80 | 100 | 120 |
| VALEUR THERMIQUE U | W/m²K | 1,51 | 1,31 | 1,16 | 1,04 | 0,94 |
TRANSLUCIDES ISO-MULTI-PAROIS
ISO-MULTI-PAROIS
| TRANSMISSION LUMINEUSE | Transparent : env. 54% |
| PROTECTION UV | coextrudé sur la face extérieure |
| INCLINAISON MINIMUM | 4 degrés |
| LONGUEURS | 1500 à 13500mm |
| ÉPAISSEURS DU NOYAU | 40mm |
| VALEUR U | env. 1,08W/m².K |
| STABILITÉ DIMENSIONNELLE | -40 à +120°C |
| AUGMENTATION LINÉAIRE | 0,065mm/mK |
| CLASSE PRODUIT | EN-ISO-13501-1E |
| CLASSE RÉSISTANCE AU FEU | B-s1;d0 (EN 13501-1) |
TRANSLUCIDES MULTI-PAROIS SIMPLE EX
Dans le cas de translucide isolée O-METALL® ISO-MULTI-PAROIS simple EX, les faces supérieure et inférieure sont reliées par des profilés alvéolaires en polycarbonate
extrudé, qui restent rigides et conservent leurs propriétés dans le temps.
ISO-MULTI-PAROIS SIMPLE EX – panneau translucide PC multi-parois avec système d‘entretoise
| TRANSMISSION LUMINEUSE | Transparent : env. 75% Opale : env. 65% |
| PROTECTION UV | coextrudé sur la face extérieure |
| INCLINAISON MINIMUM | 5 degrés |
| LONGUEURS | 1500 à 6500mm |
| ÉPAISSEURS DU NOYAU | 30 à 200mm |
| VALEUR U | env. 2,36W/m².K |
| MODULE D‘ÉLASTICITÉ | 220kN/cm² |
| STABILITÉ DIMENSIONNELLE | -40 à +110°C |
| AUGMENTATION LINÉAIRE | 0,065mm/mK |
| DILATATION THERMIQUE | 0,16W/m²K |
| CLASSE PRODUIT | EN-ISO-13501-1E |
| CLASSE RÉSISTANCE AU FEU | B-s1;d0 (EN 13501-1) |
TRANSLUCIDES ISO-MULTI-PAROIS EX
En outre, translucide isolée O-METALL® ISO-MULTI-PAROIS EX est encore plus isolant pour un meilleur confort thermique.
Il en résulte également une résistance accrue à la charge et une installation plus facile, que ce soit pour une nouvelle construction ou
une rénovation.
ISO-MULTI-PAROIS EX – panneau translucide PC multi-parois avec une meilleure isolation thermique
| TRANSMISSION LUMINEUSE | Transparent : env. 40% Opale : env. 35% |
| PROTECTION UV | coextrudé sur la face extérieure |
| PENTE DU TOIT | min. 5° |
| LONGUEURS | 1500 à 6500mm |
| ÉPAISSEURS DU NOYAU | 30 à 200mm |
| VALEUR U | env. 1,02W/m²K |
| MODULE D‘ÉLASTICITÉ | 220kN/cm² |
| STABILITÉ DIMENSIONNELLE | -40 à +110°C |
| AUGMENTATION LINÉAIRE | 0,065mm/mK |
| DILATATION THERMIQUE | 0,16W/m²K |
| CLASSE PRODUIT | EN-ISO-13501-1E |
| CLASSE RÉSISTANCE AU FEU | B-s1;d0 (EN 13501-1) |
