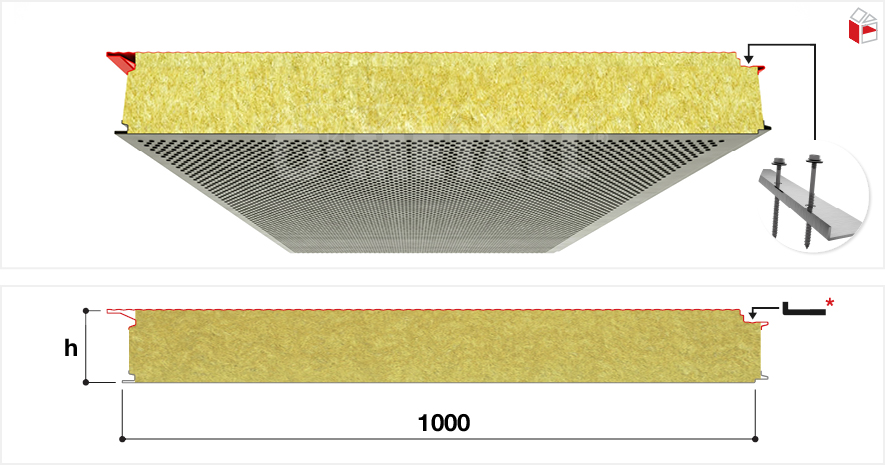

Dimensions Croquis du profil en millimètres
CARACTERISTIQUES DU PRODUIT – LES PANNEAUX DE BARDAGE DESIGN ACOUSTIQUES AVEC FIXATIONS INVISIBLES (VB)
| CARACTERISTIQUES | UNITE | BSW50 AK-VB | BSW60 AK-VB | BSW80 AK-VB | BSW100 AK-VB | BSW120 AK-VB | BSW150 AK-VB | BSW170 AK-VB | BSW200 AK-VB | BSW220 AK-VB | BSW240 AK-VB |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NOYAU (h) | mm | 50 | 60 | 80 | 100 | 120 | 150 | 170 | 200 | 220 | 240 |
| VALEUR THERMIQUE U | W/m².K | 0,76 | 0,64 | 0,49 | 0,39 | 0,33 | 0,27 | 0,23 | 0,20 | 0,18 | 0,17 |
| ISOLATION ACOUSTIQUE | dB | 31 | 31 | 34 | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| ABSORBTION ACOUSTIQUE | aw | 0,90 | 0,90 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 |
| CLASSIFICATION ABSOR. ACOUST | A-E | – | – | – | A | A | A | A | A | A | A |
CARACTERISTIQUES TECHNIQUES
| FACE EXTÉRIEURE | Profil optique légèrement ligné (LL), microligné (ML) ou lisse (GL) Acier à haute résistance galvanisé à chaud Épaisseur de l‘acier 0,50 – 0,63mm – 0,75mm (sur demande) Revêtement de couleur polyester (POL) 25µm standard, autres revêtements disponibles jusqu‘à 200μm |
| NOYAU | Noyau isolant en laine minérale, assemblage résistant au cisaillement entre face extérieure et intérieure Densité env. 100kg/m³ Classe européenne A2-s1,d0, non inflammable |
| FACE INTÉRIEURE | Profil optique lisse (GL) avec perforations acoustiques Acier à haute résistance galvanisé à chaud Épaisseur de l‘acier de 0,50 à 0,63mm Revêtement DU sim. blanc standard |

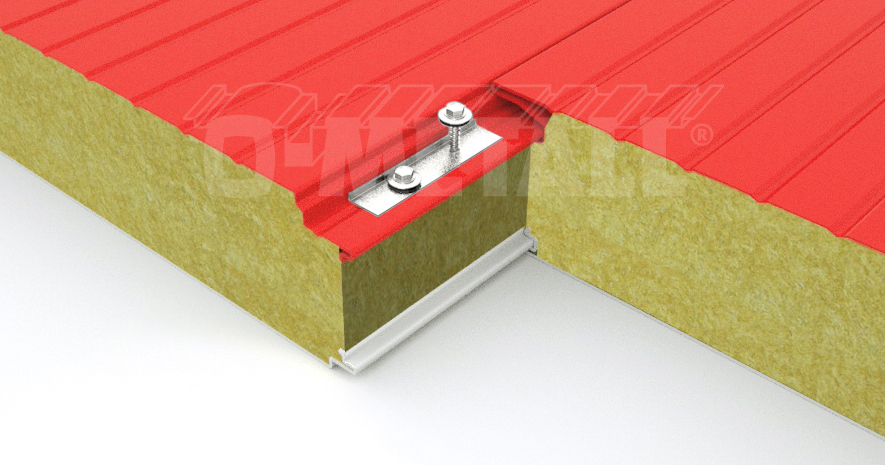

| POUR INFO | Système de fixations cachées (plaque de répartition de charge (LVP)* recommandée) |
| EXTRAS (sur demande) | Plaquettes de répartition (doivent être commandées séparément) Face extérieure et face intérieure disponibles en aluminium – couleurs sur demande |
CARACTERISTIQUES DU PRODUIT
| Les panneaux de bardage en laine de roche acoustiques avec fixations invisibles conviennent particulièrement pour des projets à fortes exigences en matière de sécurité incendie ou d’isolation acoustique. Le système de fixations invisibles et les différentes finitions esthétiques de la paroi extérieure contribuent à la réalisation d’un projet à exigences esthétiques en particulier pour la façade. Il est techniquement possible de produire ces panneaux avec des épaisseurs et des largeurs utiles différentes. Pour le montage de ces panneaux de bardage O-METALL® à fixations invisibles, il est particulièrement recommandé d’utiliser des panneaux pour équilibrer les charges. |
