PANNEAUX TRANSLUCIDES MULTI-PAROIS

L’assortiment de panneaux multi-parois proposé par O-METALL® est diversifié et adapté à une utilisation dans le domaine des toitures et façades. Des panneaux avec un système de connecteur à rainure et languette sont disponibles pour créer des surfaces lumineuses verticales avec, en option, des éléments ouvrants intégrés, ou une vaste série de plaques translucides avec des profils de montage ou d’assemblage complémentaires. Les panneaux multi-parois sont principalement utilisés pour réaliser des surfaces d’éclairage dans les pignons, les toits inclinés et les façades, les lanterneaux dans les bâtiments agricoles et industriels, les vérandas, les serres, ainsi que pour les couvertures translucides des parkings couverts (par ex. des carports) et zones d’attente.

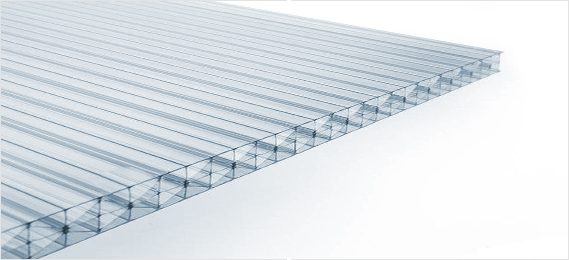

SYSTÈME DE PANNEAUX MULTI-PAROIS AVEC PROFILS DE MONTAGE

Le système de plaques multi-parois avec profils de montage O-METALL® convainc par sa manipulation facile, ses larges possibilités d’utilisations et son prix avantageux. Il est constitué de plaques en polycarbonate avec protection anti-UV et de profilés de montage à visser en aluminium et en matière synthétique, ainsi que de joints d’étanchéité EPDM.

SYSTÈME DE PANNEAUX MULTI-PAROIS AVEC PROFILS DE MONTAGE

MATÉRIELPolycarbonate 2 à 7 parois, selon le type en version opaline ou claire
PROPRIÉTÉSProtection UV : Coextrusion 1 face (2 faces sur demande)
Valeur Thermique U : 6mm = 3,6 W/m²K, 10mm = 3,0 W/m²K, 16mm = 2,1 W/m²K, 32mm = 1,2 W/m²K
Dilatation thermique linéaire : 0,065mm/m °C
Résistance à la température : -40°C à + 120°C
Classe de feu selon EN 13501-1 : Classe Euro B-s1; d0
ÉPAISSEUR DU PANNEAU (mm)
LARGEURS DU PANNEAU (mm)
Épaisseur 6 +10 : 2100
Épaisseur 16 : 980 + 1200
Épaisseur 32 : 1250
LONGUEURS DE COMMANDE (mm)De 1000 à 7000
APPLICATIONToiture et façade

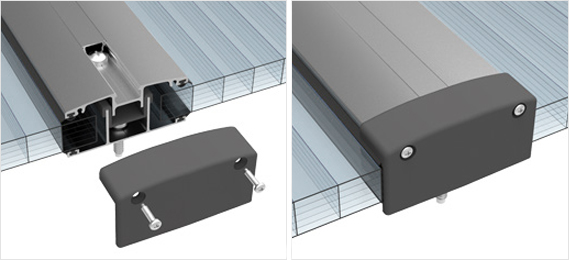

ACCESSOIRES POUR SYSTÈME DE PANNEAUX MULTI-PAROIS

MATÉRIELAluminium anodisé, profilés en matière synthétique et joints EPDM
SYSTÈME PROFILSProfil inférieur en aluminium pour des épaisseurs de panneau de 6 à 32mm, profil supérieur en aluminium avec visserie visible ou cachée
AUTRES COMPOSANTSProfils complémentaires, capuchons d’extrémité, joints de calage et ruban adhésif en aluminium (pour fermer les chambres ouvertes sur le bord des panneaux)
ASSEMBLAGEMontage possible sur sous-structure solide en bois, acier, PVC ou aluminium
CARACTÉRISTIQUE SPÉCIALEEn raison du système de rails, optique esthétique et statiquement efficace.

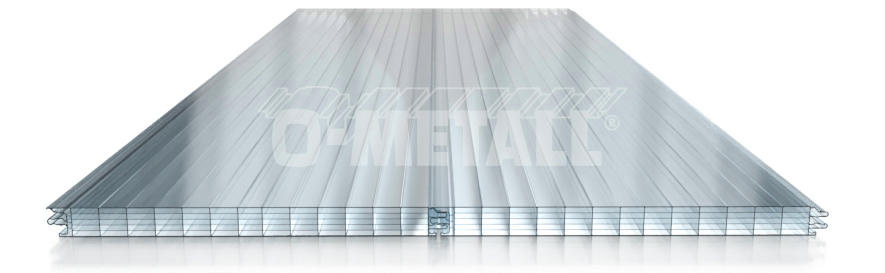

PANNEAUX MULTI-PAROIS AVEC CONNECTEUR À RAINURE ET LANGUETTE

Les panneaux translucides multi-parois proposés par O-METALL® avec connecteurs à rainure et languette sont utilisés pour créer des surfaces lumineuses de façade, des vitrages de pignon, ainsi que des cloisons translucides. Pour ce système, des éléments ouvrants et intégrables sont également disponibles en option. Ce principe modulable, développé à partir de plaques multi-parois en polycarbonate, impressionne par son assemblage simple, son isolation thermique performant, sa transmission lumineuse élevée et sa très bonne résistance aux UV.

PANNEAUX MURAUX MULI-PAROIS A RAINURE ET LANGUETTE



MATÉRIELPolycarbonate, 2 à 5 parois, selon le type de panneau opalin ou incolore
PROPRIÉTÉS TECHNIQUESProtection UV: Coextrusion 1 face (2 faces sur demande)
Valeur U: épaisseur 16mm = 2,7W/m²K, épaisseur 20mm = 1,7W/m²K, épaisseur 40mm = 1,1W/ m²K, épaisseur 60mm = 0,7W/m²K
Résistance à la température: -40°C à + 120°C
Classe de feu selon EN 13501-1: Classe Euro B-s1; d0
ÉPAISSEURS PANNEAUX (mm)
LARGEURS PANNEAUX (mm)
Épaisseur 16: largeur de couverture de 200mm, largeur de panneau de 210mm
Épaisseur 20: largeur de couverture de 667mm, largeur de panneau de 683mm
Épaisseur 40: largeur de couverture de 500mm, largeur de panneau de 524mm
Épaisseur 60: largeur de couverture de 500mm, largeur de panneau de 525mm
LONGUEURS STANDARD (mm)3000, 3500, 4000, 5000, 6000, 7000 (uniquement pour le panneau 20mm)
APPLICATIONSurface lumineuse murale ou sur pignons, cloisons transparentes
ACCESSOIRESProfils en aluminium, joint de serrage souple, fixations complémentaires en acier inoxydable, ruban adhésif en aluminium à diffusion, éléments ouvrants (sur mesure) en modèle pivotant, basculant ou par projection, ouvrables manuellement par une simple poignée ou à distance par un câble de traction ou un moteur électrique, afin de les utiliser éventuellement en combinaison avec un système de ventilation EFC.
